振動磨機概述:
ZM系列振動磨是一種新型的高效制粉設備，有單筒式、雙筒式和三筒式三種結構型式，其中2ZM系列振動磨運用范圍為廣泛。振動磨是利用圓筒的高頻振動，筒中的鋼球或鋼棒介質依靠慣性力沖擊物料，介質沖擊物料時的加速度可達10g-15g，因此具有結構緊湊、體積小、重量輕、能耗低、產量高、粉磨粒度集中、流程簡化、操作簡單、維修方便、襯板介質更換容易等優點，可廣泛用于冶金、建材、礦山、耐火、化工、玻璃、陶瓷、石墨等行業制粉。
振動磨機結構及特點：
本機主要由底架、機體支架、隔音罩、機體、磨筒、激振器、襯板、彈性支撐、磨破介質和驅動電機等幾部分組成。
1、底架通過彈性支撐把機體托起，并保持驅動電機與振動主體撓性聯接距離不變；
2、隔音罩用來阻隔磨機工作時發出的噪音，以減少噪音對整個工作區的影響；
3、機體上緊固有磨筒，并裝配有激振器；
4、磨筒是磨機振磨的工作體，用以盛裝磨破介質和研磨物；
5、激振器用以把電機的轉動力矩轉化為磨機的周期振動；
6、襯板緊貼于磨筒內壁，用以保護磨筒，在磨筒內振磨物料時，同時對磨筒內壁也有較大磨損，在磨筒內裝置易于更換的襯板，可提高整機的使用壽命；
7、彈性支撐使磨機機體處于彈性狀態，并基本隔絕機體振動時對底座的振動沖擊；
8、磨破介質是磨機的研磨主體，用以對物料的沖擊研磨；
9、驅動電機，給磨機振磨提供能量。
接通電源，驅動電機通過撓性聯軸節帶動激振器旋轉，產生足夠的激振力，使磨機機體進入環行周期振動狀態，振擺沖力被連續傳遞到裝入磨筒內的全部物料上（即介質和受磨物料上），通過磨破介質與受磨物料之間的互相沖擊，把受磨物料振碎研細。
注意事項：
1、偏心塊與副偏心塊的連接要定期檢查，以防因長期使用造成損壞，引起事故；
2、彈性支撐要定期檢查，定期更換，決不可用不合格的彈性支撐；
3、未裝足介質材料決不可開機；未裝防護罩不可投入運轉；
4、未通冷卻水，開機時間不得超過20min；
5、電機與激振器的撓性聯軸節連接片，強度不可任意增大；
6、進、出料口***暢通，特別是出料口，不能在外部任意連接對出料有影響的管路及裝置；
7、未有特殊保護，不可振磨易燃易爆物料。

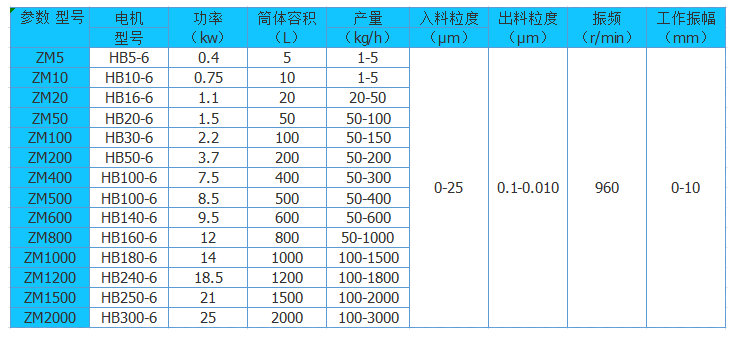

技術參數：

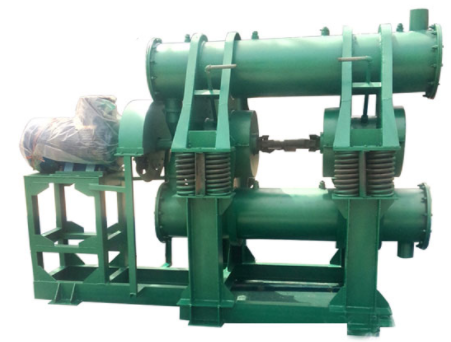

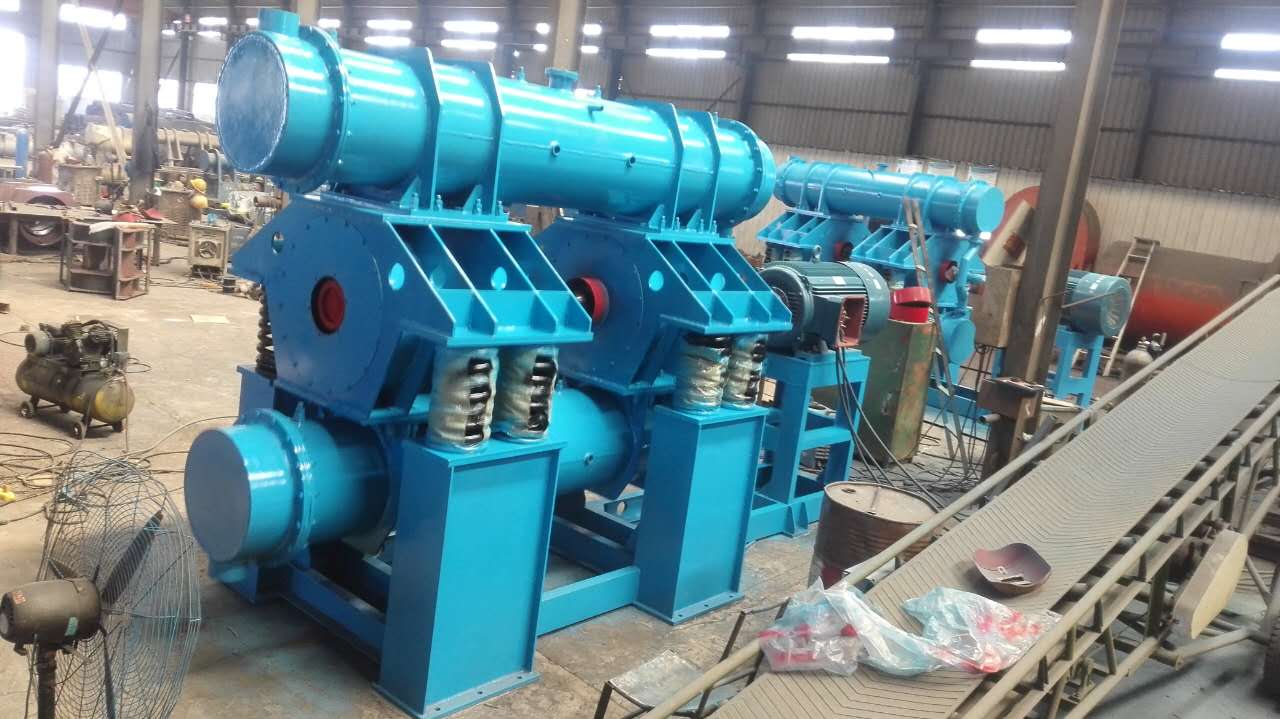

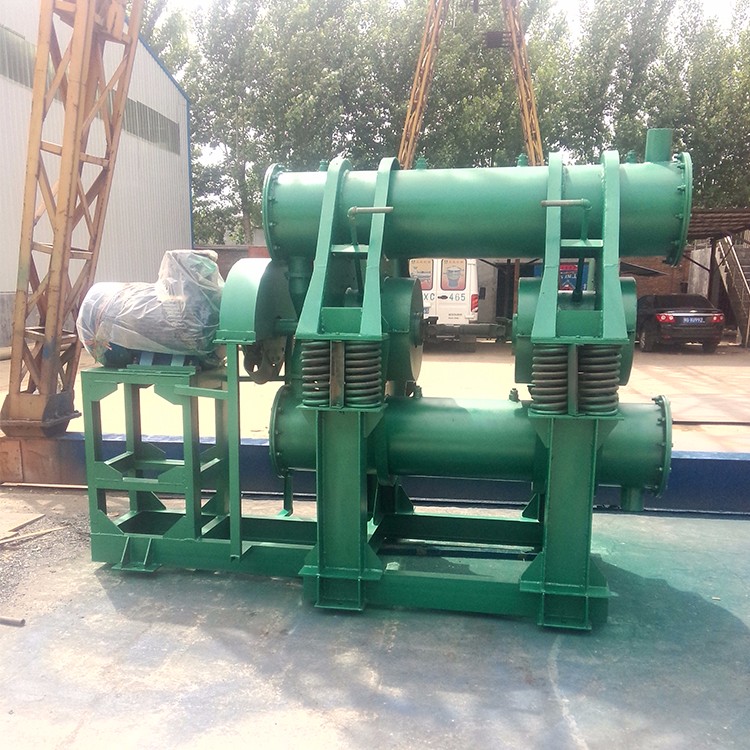

設備實拍：
